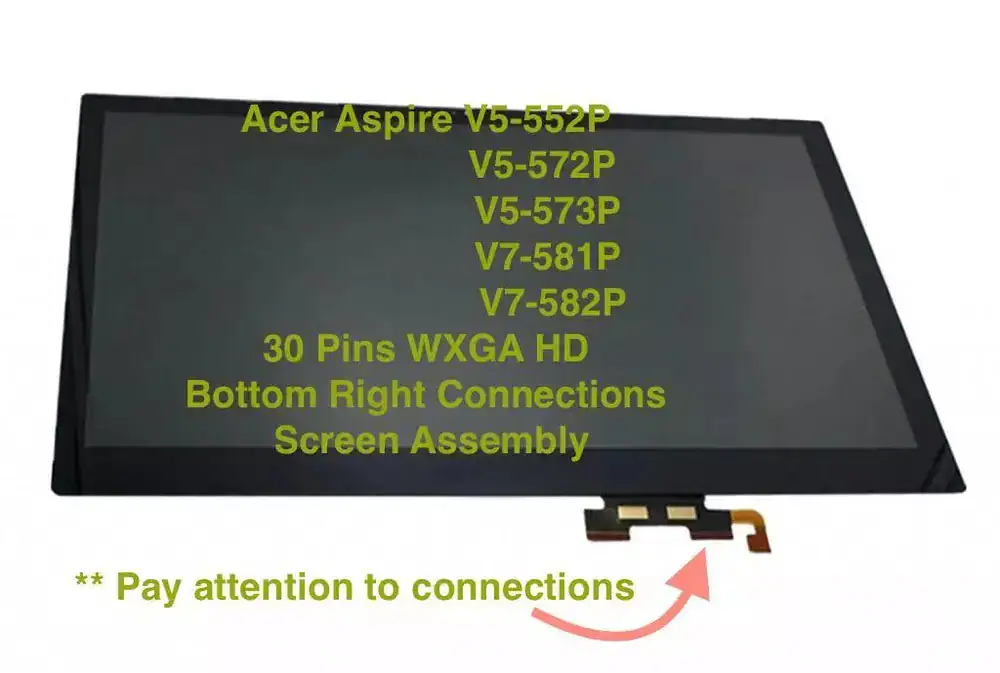

Complete Acer Aspire V5-552P-Touch Display N156BGE -EA1
Dit is een complete touch display assembly voor de Acer Aspire V5-552P. De unit bestaat uit het LCD-paneel met daarop de digitizer (touchlaag) als één geheel, specifiek ontworpen voor eenvoudige vervanging van het originele touchscreen .
Het scherm is een Innolux N156BGE-EA1 paneel (ook bekend als CMN15BD) met een resolutie van 1366×768 en 30 pins eDP aansluiting .
📊 Technische Specificaties
| Specificatie | Details |
|---|---|
| Merk | Innolux (voor Acer Aspire V5-552P) |
| Resolutie | 1366 x 768 (HD / WXGA) |
| Producttype | Complete LCD + Digitizer touch assembly |
| Origineel model | N156BGE-EA1 (CMN15BD) |
| Connector | 30 pins eDP (1 lane) |
| Connector positie | Op het scherm (PCB ingebouwd), I-PEX 20455-030E-12 connector |
| Bevestiging | Face mounting holes (8 stuks) op boven- en onderzijde |
| Afwerking | Mat (Anti-glare) met Hard coating (3H) |
| Touchscreen | Ja – Capacitief multi-touch |
| Paneeltype | a-Si TFT-LCD, TN, Normally White |
| Helderheid | 220 cd/m² (typisch) |
| Contrastverhouding | 500:1 (typisch) |
| Kijkhoeken | 45/45/20/45 (CR≥10) links/rechts/boven/onder |
| Kleuren | 262K (6-bit), 45% NTSC |
| Responstijd | 3/8 ms (Typ.)(Tr/Td) |
| Backlight | WLED met LED driver, 12K-15K uur levensduur |
| Vernieuwingsfrequentie | 60 Hz |
| Actief schermgebied | 344.232 x 193.536 mm |
| Buitenafmetingen | 359.5 x 224.3 x 3.25 mm |
| Gewicht | 345-360g (typisch) |
| Compatibel met | Acer Aspire V5-552P Touch (15″ Touch model) |
| Conditie | Nieuw – Grade A+ |
| Garantie | 12 maanden |
🔍 Compatibiliteit controleren
Stap 1: Controleer uw laptopmodel
Deze complete touch assembly is specifiek ontworpen voor de Acer Aspire V5-552P met touchfunctionaliteit. De Aspire V5 & V7 Series (15″ Touch) modellen gebruiken dit type paneel .
Stap 2: Controleer het nummer op uw oude scherm
Zoek de witte sticker op uw oude scherm. Staat daar N156BGE-EA1 of CMN15BD? Dan is dit de juiste vervanger .
Stap 3: Controleer de connector
30 pins eDP – Dit scherm heeft een 30 pins eDP connector (1 lane)
Connector type: I-PEX 20455-030E-12
Controleer of uw oude scherm ook 30 pins eDP heeft
Stap 4: Controleer de bevestiging
Met brackets – Dit scherm heeft face mounting holes (8 stuks) op de boven- en onderzijde
De assembly wordt compleet geleverd met het frontglas (digitizer) voor touchbediening
⚠️ Niet geschikt voor: 40 pins aansluitingen, non-touch laptops, of als uw laptop geen Acer Aspire V5-552P is.
📦 Inbegrepen
| Onderdeel | Aantal |
|---|---|
| Complete LCD + Digitizer touch assembly (N156BGE-EA1) | 1x |
| 30 pins eDP connector | Reeds aangesloten |
| Montagebeugels (face mounting holes) | Voorgeïnstalleerd |
❓ Veelgestelde vragen
Hoe weet ik of deze complete touch assembly past voor mijn Acer Aspire V5-552P?
Controleer of uw laptop een Acer Aspire V5-552P Touch is en of het nummer op uw oude scherm N156BGE-EA1 of CMN15BD is . Heeft uw oude scherm een 30 pins eDP connector? Dan past deze assembly.
Is dit een complete unit of alleen het LCD?
Dit is een complete touch assembly: LCD-paneel + digitizer (touchlaag) als één geheel, speciaal voor de Acer Aspire V5-552P met touchfunctionaliteit .
Is dit scherm glanzend of mat?
Dit scherm heeft een matte (anti-glare) afwerking met hard coating (3H) . Dit is ideaal voor gebruik in ruimtes met veel licht, omdat het reflecties vermindert .
Wat is het paneeltype?
Dit is een TN-paneel met normale wit-weergave, geschikt voor dagelijks gebruik .
Partnummers:
N156BGE -EA1 Rev.C2
SD10A097965
FRU 00HM066
LBG 18201589
Geschikt voor:
Acer Aspire V5-552P
